母线槽系统主要作为变压器与配电柜之间的输电设备以及配电柜与负载之间的配电设备而被广泛使用,与电缆相比,母线槽系统不但安全,而且寿命长、性能可靠、使用方便。在实际应用中,母线槽系统已经逐步替代了电缆,而成为工程人员心目中的首选输配电产品。

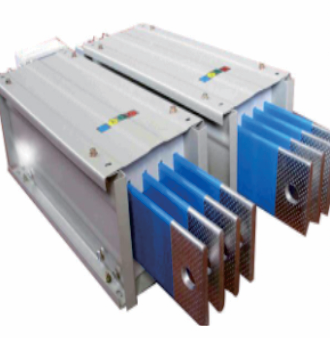

KFM空气型母线槽产品概述：
空气型母线槽适用于交流=相四线、三相五线制,频率50—60Hz ,额定电压至660V ,额定工作电流250—5000A的供配电系统,承担配电任务,用于低压配电屏与大、中型负载的连接，主要应用于现代化的车间、厂房和高层建筑。
空气型母线槽母线导体选用高纯度电解铜,导体表面全长镀锡,提高了导体抗氧化腐蚀能力,加工后再用PVC管热缩处理,相间和对地用绝缘块隔开,铜母排得到双重绝缘保护，绝缘性能大大提高，然后封闭在接地的金属外壳内。
空气型母线槽外壳采用优质高强度冷轧钢一次冷轧成波纹结构,不仅外形美观大方,更大大增强母线槽的机械强度和系统的动热稳定性,可彻底解决施工现场大跨距安装的难题。
KFM空气型母线槽正常使用环境条件：
1.安装地海拔高度不超过2000米。
2.周围空气相对湿度不大于90%。
3.周围介质温度不高于+40°C、不低于-25°C、在24小时内其平均温度不超过+ 35°C。
4.无显著摇动或冲击振动的地方。
5.无爆炸危险的介质中,其质中无足以腐蚀金属和破坏绝缘的气体与尘埃。
6.没有雨雪侵袭的地方。
如不能满足定可特殊定制。

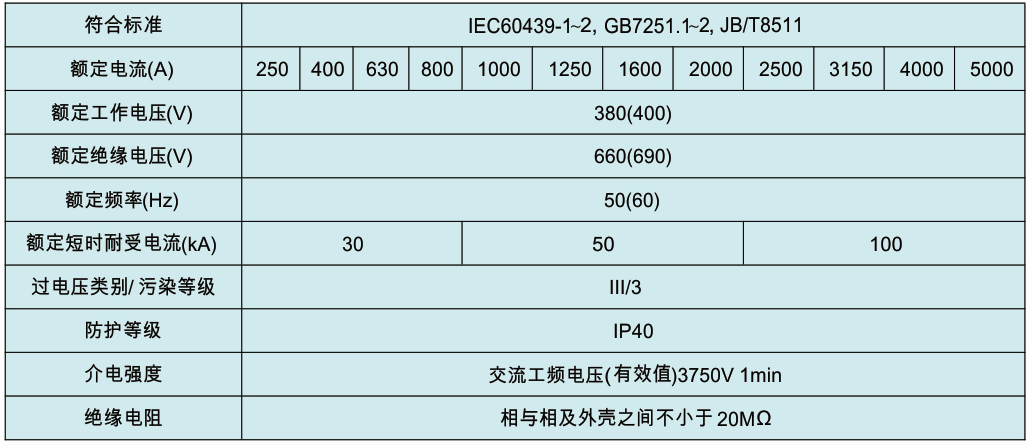

KFM空气型母线槽技术参数 ：
KFM空气型母线槽产品特点：
1)外壳特点
该系列母线槽外壳采用弯板成型,体积小,外观精美,极大的提高了载荷能力。
2)安装极为方便
采用对接式安装方式,使得母线槽在安装过程中显得非常便捷、灵活,大大节省了安装时间。
3 )极为安全可靠
(1)采用分离空气绝缘式,其相间的安全净距和爬电距离远远大于标准要求。
(2)内部绝缘件采用高强度环氧树脂,提高了母线槽抗动、热稳定的能力

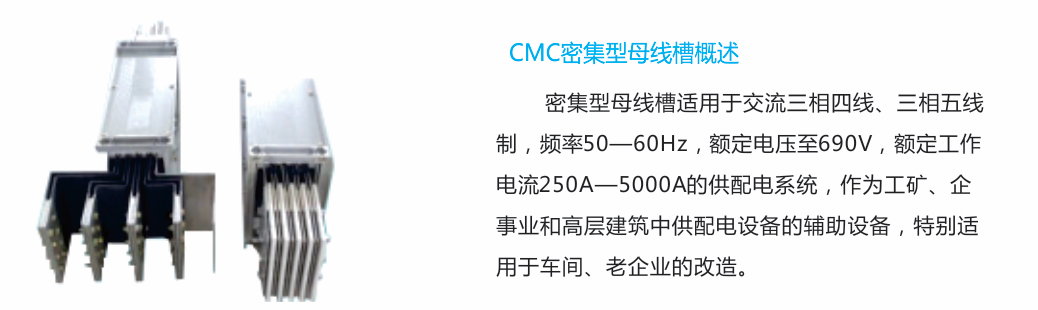

CMC密集型母线槽结构特点：
1)性能方面
母线采用铜排或者铝排其电流密度大 ，电阻小 ,集肤效应小 ,无须降容使用。 电压降小也就意味着能量损耗小,最终节约用户的投资。
2)安全性
母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害,在配电系统中采用插入单元的安装很安全,外壳可以作为整体接地,接地非常的可靠,而电缆的PVC外壳易受机械和动物损伤,安装电缆时必须先切断电源,如果有错误发生会很危险,特别是电缆要进行现场接地工作,接地的不可靠导致危险性增加。
3)安装方面
母线由许多段组成,每一段长度既短且轻。因此,安装时只需要少数几人就能迅速完成。母线有许多标准的零件及库存,可以快速出货节约现场工作时间。其紧密的结构能够减少电气空间,从而腾出更多的空间作为商业用途,如出租或作为公共场所。
4)线路优化

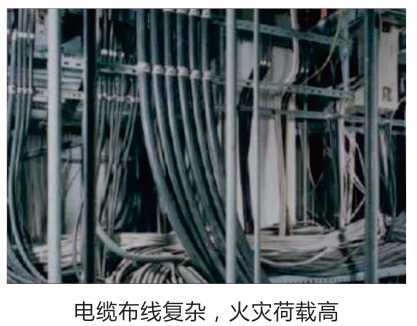

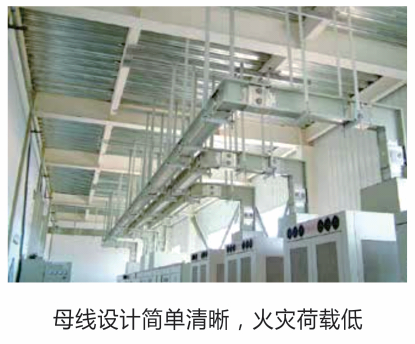

通过使用母线槽,我们可以合并某些分支回路,并用插接箱将之转化为-条大的母线槽。它可简化电气系统、节约工程造价,并且易于维护。对于传统的电缆线路,电缆会使得电气系统极其复杂,庞大，难于维护,这样,就浪费了工程费用和安装空间。
5)可扩展性
对于母线来讲,系统扩展可通过增加或改变若干段来完成,重新利用率高。而大多数情况下,电缆不能重新利用,因为长度和路线是不同的,如果要扩展系统,我们要购买新的电缆取代旧的电缆。
技术参数 ：
1、绝缘电阻:每一段封闭母线单元绝缘电阻值应大于或等于100M∩( 2500V兆欧表)。
2、介电强度:每一段封闭母线出厂前均经受1分钟工频干试耐压试验。工频耐压及雷电冲击耐压数值,符合国家标准。
3、接地系统:符合IEC364-5-54对接地系统的要求。
4、防护等级:户内型: IP40;户外型: IP43、IP55。
5、负载性能:在额定电流下， 外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。
6、短路性能:动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》标准要求。
