产品概述：
GCK型低压抽出式开关柜适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、50Hz电力 系统的配电和电动机控制之用。它符合: GB7251.1《低压成套开关设备和控制设备》、JB/T9661 《低压抽出式开关设备》、IEC60439-1《低压成套开关设备和控制设备》。
使用环境条件：
1.周围空气温度不高于+40°C ,不低于-5°C ,在24小时内平均温度不高于+35°C ;
2.相对湿度在最高温度40°C时不超过50% ,在较低温度时允许有较高的相对湿度,如+20°C时为90% ;
3.空气清洁,无腐蚀性及爆炸性气体,无导电及能破坏绝缘的尘埃;
4.无显著摇动和冲击振动的场合,垂直安装,倾斜度不应大于5度;
5.海拔高度不超过2000米;
6.开关柜适用于以下温度运输和储存: -25°C至+55°C，在短时间内(不超过24小时)不超过+70°C ;
7.用户对.上述条件不能满足时应与制造厂协商。
结构说明：
1.柜体由薄钢板冲压成形,采用标准化设计,结构零件通用性强、机械强度高。
2.柜体上部为主母线室、前部为电器室、后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证使用安全。
3.柜体结构零件的表面保护层有镀锌或静电粉末喷涂两种,色泽美观质量可靠。
4.机械联锁: MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启以保证安全,联锁机构带有解锁装置,操作电工必要时可用解锁装置在通电情况下开小室门，检视小室内部。
5.受电开关、联络开关及MCC柜的抽屉都具有三个位置:接通位置、试验位置及断开位置。
6.开关柜的顶部根据受电或联络需要可装母线桥,母线桥离柜顶高度及母线桥的长度可根据用户需要由制造厂设计配套供应。

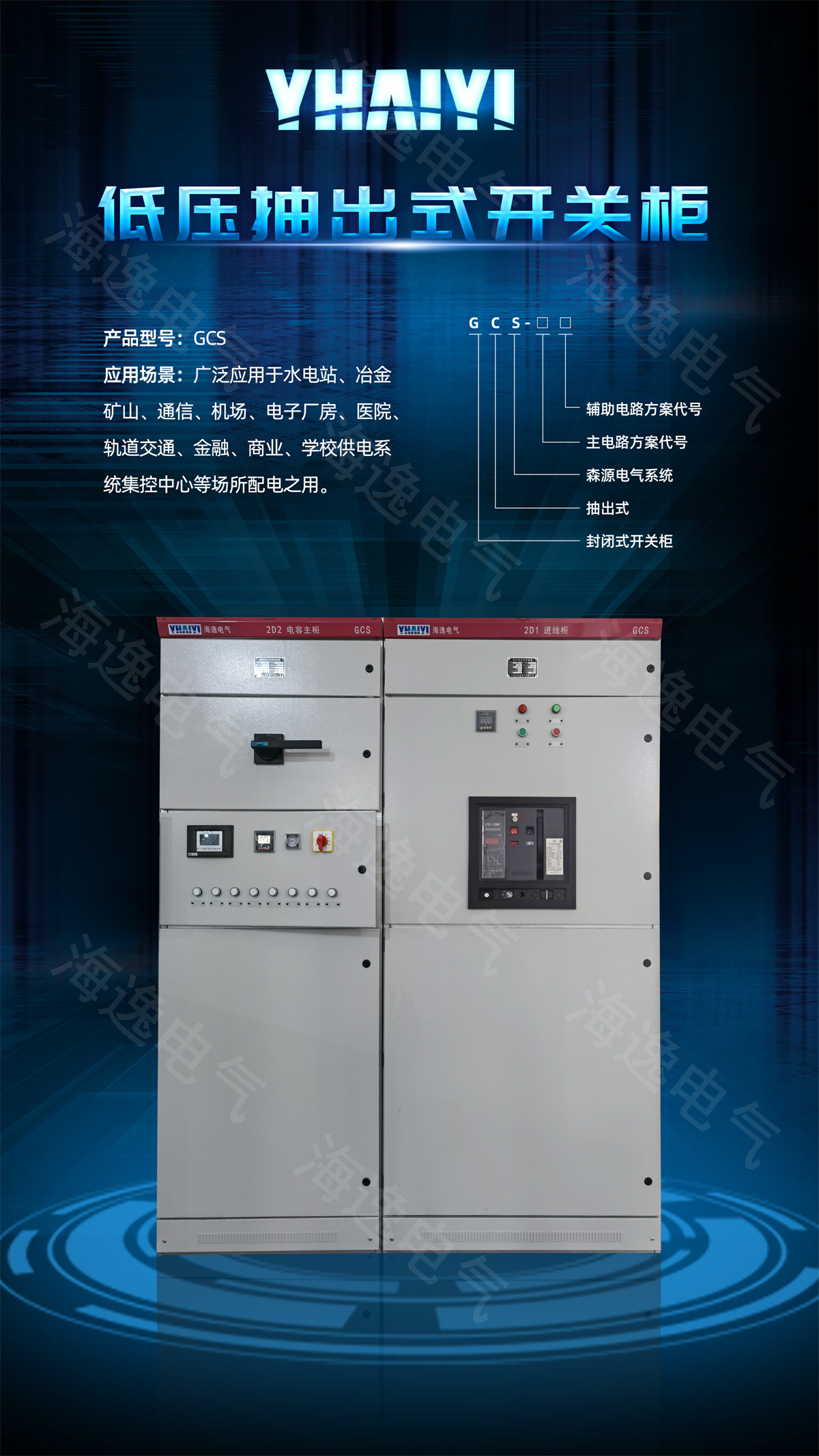

产品概述：
GCS型低压抽出式开关柜(以下简称装置)是技术先进、性能可靠、结构合理、使用方便、安全可靠的配电设备。作为分配和接受电能之用,并具有对电路实行控制、保护、监测等功能。该装置目前已被电力用户广泛选用，装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
正常使用条件：
a.环境温度:周围空气温度不超过+40°C ,不低于-5°C ,且在24小时内测得的平均值不超过+35°C。
b.环境湿度:空气清洁,在最高温度+ 40°C时其相对湿度不超过50% ,较低温度时允许有较大的相对湿度,例如+ 20°C时为90% ,但考虑到由于温度的变化,有可能会偶然地产生适度的凝露。
C.温度范围:在- 25°C至+55°C之间适用于运输和存储过程,在短时间内(≤24h )可达到+70°C。
d.海拔不超过2000米。
f.环境污染登记: 3级
注:
①如选用某些电器元件不能符合.上述工作条件时,由制造厂与用户协商解决。
②当使用条件与上述工作条件不符时,由用户向制造厂提出,协商解决。

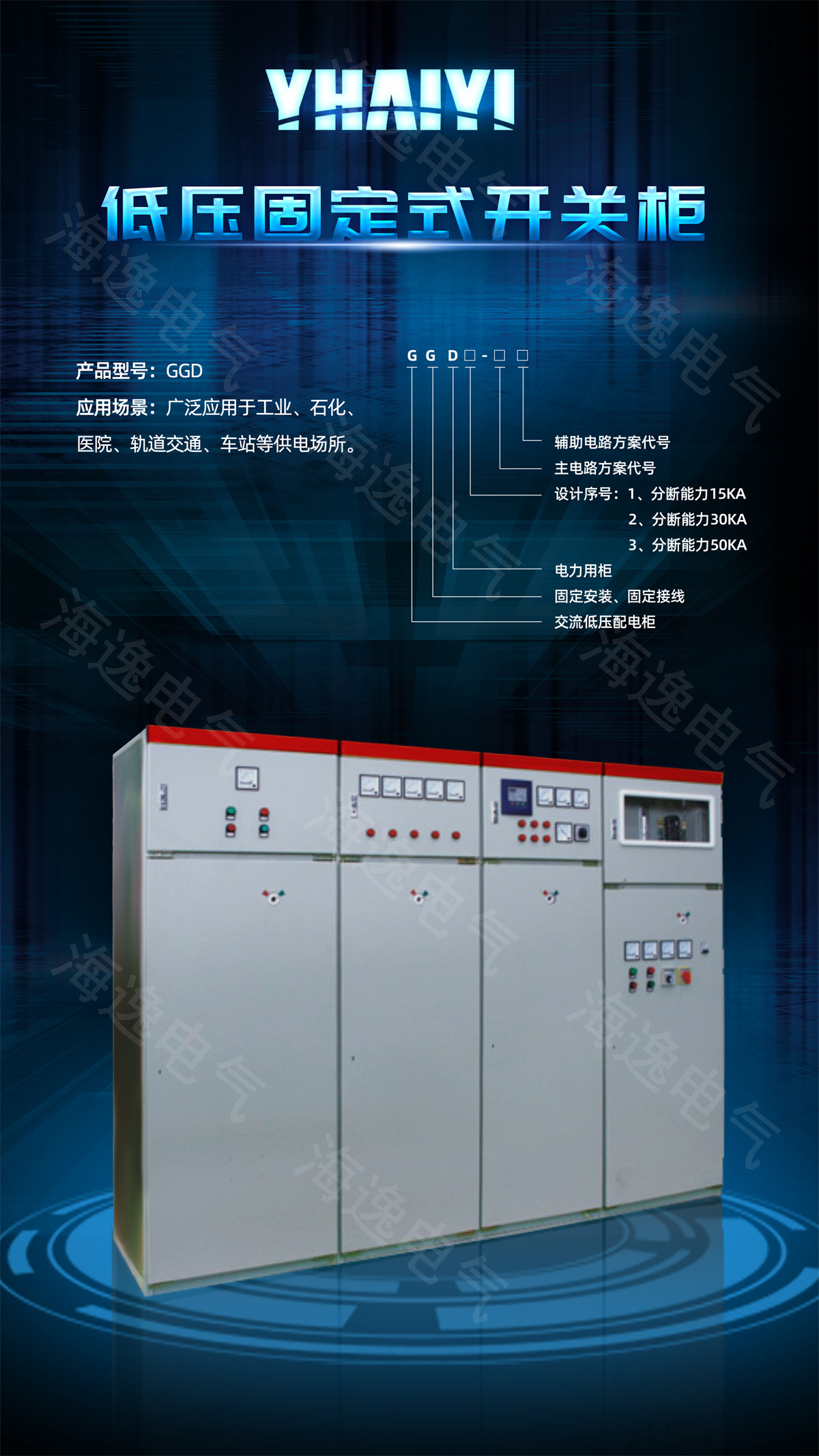

产品概述：
GGD型低压固定式开关柜适用于发电厂、变电所、工业企业等电力用户,在交流50Hz、额定工作电压380V、额定电流3150A以下的配电系统中作为动力、照明以及配电设备的电能转换、分配与控制之用。该产品分断能力高、线路方案灵活、组合方便、实用性强、结构新颖,是受广大用户欢迎的代表产品之一。该产品符合IEC60439《低压成套开关设备和控制设备》、GB7251.1《低压成套开关设备和控制设备》等标准。
使用环境条件：
环境温度: -5°C~ +40°C，24小时内平均温度不高于+35°C
海拔高度:不超过2000m
相对湿度:在最高温度为+40°C时不超过50% ,在较低温度时允许有较大的相对湿度(例如+ 20°C时为90%) ,应考虑到由于温度的变化可能会偶然产生凝露的影响设备安装时与垂直面的倾斜度不超过5度
设备应安装在无剧烈振动和冲击的地方,以及不足以使电器元件受到腐蚀的场所
结构特点：
4.1 GGD型低压固定式开关柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量。
通用柜的零部件按模块原理设计,并有20模的安装孔,通用系数高。可以使工厂实现预生产。既缩短了生产制造周期,也提高了工作效率。
4.2 GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过.上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。
4.3 GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整体美观大方,面目一新。
4.4柜门用转轴式活动铰链与构架相连,安装、拆卸方便。门的折边处均嵌有-根山型橡塑条,关门时门与构架之间的嵌条有-定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。
4.5装有电器元件的仪表[用多股软铜线与构架相连,柜内的安装件与构架间用滚花螺钉连接,整柜构成完整的接地保护电路。
4.6柜体面漆选用聚脂桔形烘漆。附着力强,质感好。整柜呈亚光色调,避免了炫目效应,给值班人员创造了较舒适的视觉环境。
4.7柜体的顶盖在需要时可拆除, 便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。
4.8柜体的防护等级为IP30 ,用户也可根据使用环境的要求在IP20-IP40之间选择。

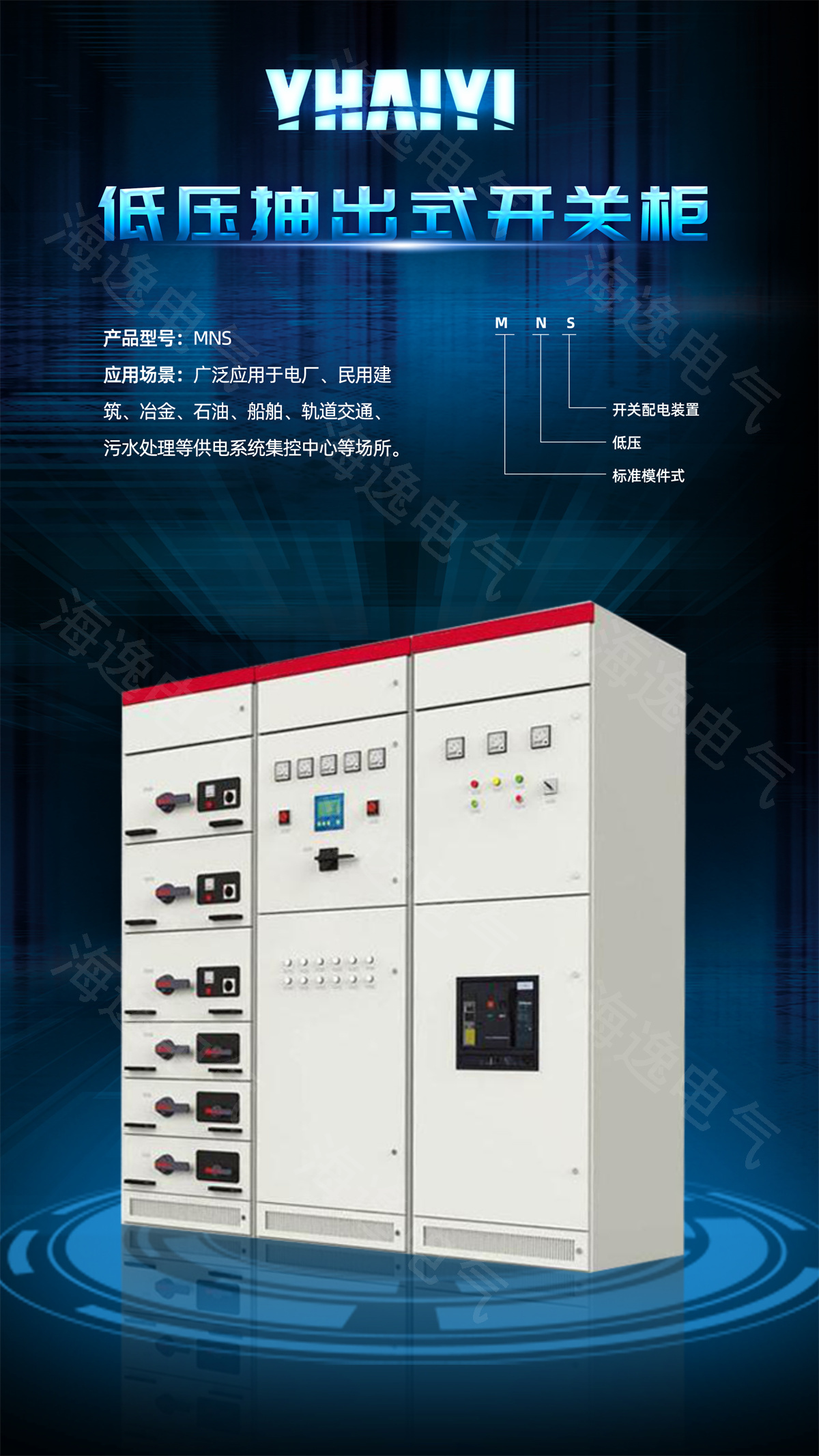

产品概述：
MNS型低压抽出式开关设备是我公司根据市场需要引进开发的新一代低压开关柜。产品技术标准符合IEC439《低压成套开关设备和控制设备》、GB7251 《低压成套开关设备》等标准要求。MNS型低压抽屉式开关柜适用于发电厂、变电站、石油化工、冶金轧钢等厂矿企业和住宅小区，高层建筑等场所,作为交流50-60Hz ,额定工作电压交流660V及以下的配电系统的电能转换和消耗设备控制之用。
使用环境条件：
周围空气温度不高于+40°C ,不低于-5°C ,并且24h内其平均温度不高于+35°C。
大条件中,空气清洁,相对湿度在最高温度+40°C时不超过50% ,在较低温度时允许有较高的相对湿度,例如+ 20°C时为90% ,但考虑到由于温度变化,偶尔会产生适度的凝露。
海拔高度不得超过2000m。
本装置适应于以下温度的运输和储存过程: -25°C至55°C的范围之间,在短时间内(不超过24h )可达+ 70°C,在这些极限温度下装置下应避免遭到任何不可恢复的损伤而且在正常的条件下应能正常工作。
如果上述使用条件不能满足时,应由用户和制造厂协商解决。
当本装置使用于海上石油钻采平台和核电站时,应另行签订技术协议。

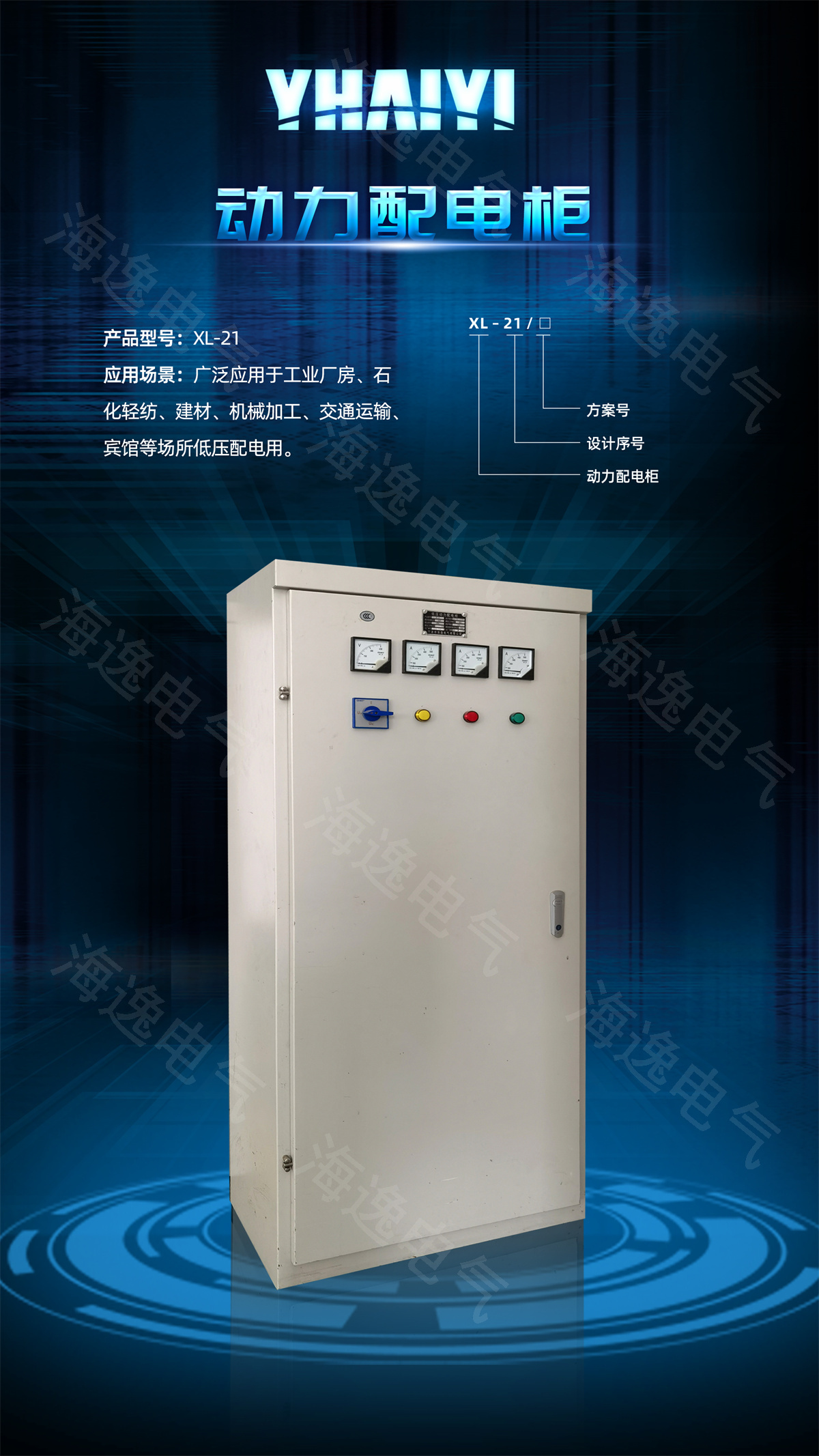

产品概述：
XL-21型低压动力配电柜广泛应用于发电厂、变电所、厂矿企业、学校的动力、电机控制、照明等电力用户,适用于交流50Hz ,额定工作电压380(400V)及以下的的用电场所。
正常使用条件：
1、周围空气温度不高于+40°C ,不低于-25°C ,并且在24小时内平均温度不高于+35°C
2、海拔高度不超过2000m
3、相对湿度日平均值不超过95% ,月平均值不超过90%
4、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所
5、设备安装时与垂直面的倾斜度不超过5度
结构特点：
XL-21型低压动力配电柜系封闭式,外壳用钢板弯制而成,刀开关操作手柄装于箱前右柱上部,可以作为切换电源之用。配电箱装有一-只电压表 ,指示汇流母线的电压。配电箱前面有门，门打开后,配电箱内全部设备敞露,便于检修维护。本配电箱均采用国内自行设计的型材组件,具有结构紧凑、检修方便、线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。
产品概述：
JXF配电箱适用于交流频率50Hz ,额定工作电压400V及以下电路中,作为线路过载保护、短路保护及线路切换用,该型设备适合于民用或非专业人员可以进入的场地适用。按功能主要分为:照明配电箱、照明动力配电箱、漏电保护箱、插座箱等。该箱设计合理、体积小、外形美观,使用安全可靠,广泛应用于冶金、石化、医疗卫生、航空、住宅小区、商场、学校、城市改造等场所。
正常使用条件：
海拔高度不超过2000m
周围空气温度不超过+40°C ,不低于-25°C
+ 20°C时空气相对湿度月平均不大于40%
无剧烈振动和冲击的场所
无爆炸危险场所、介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃

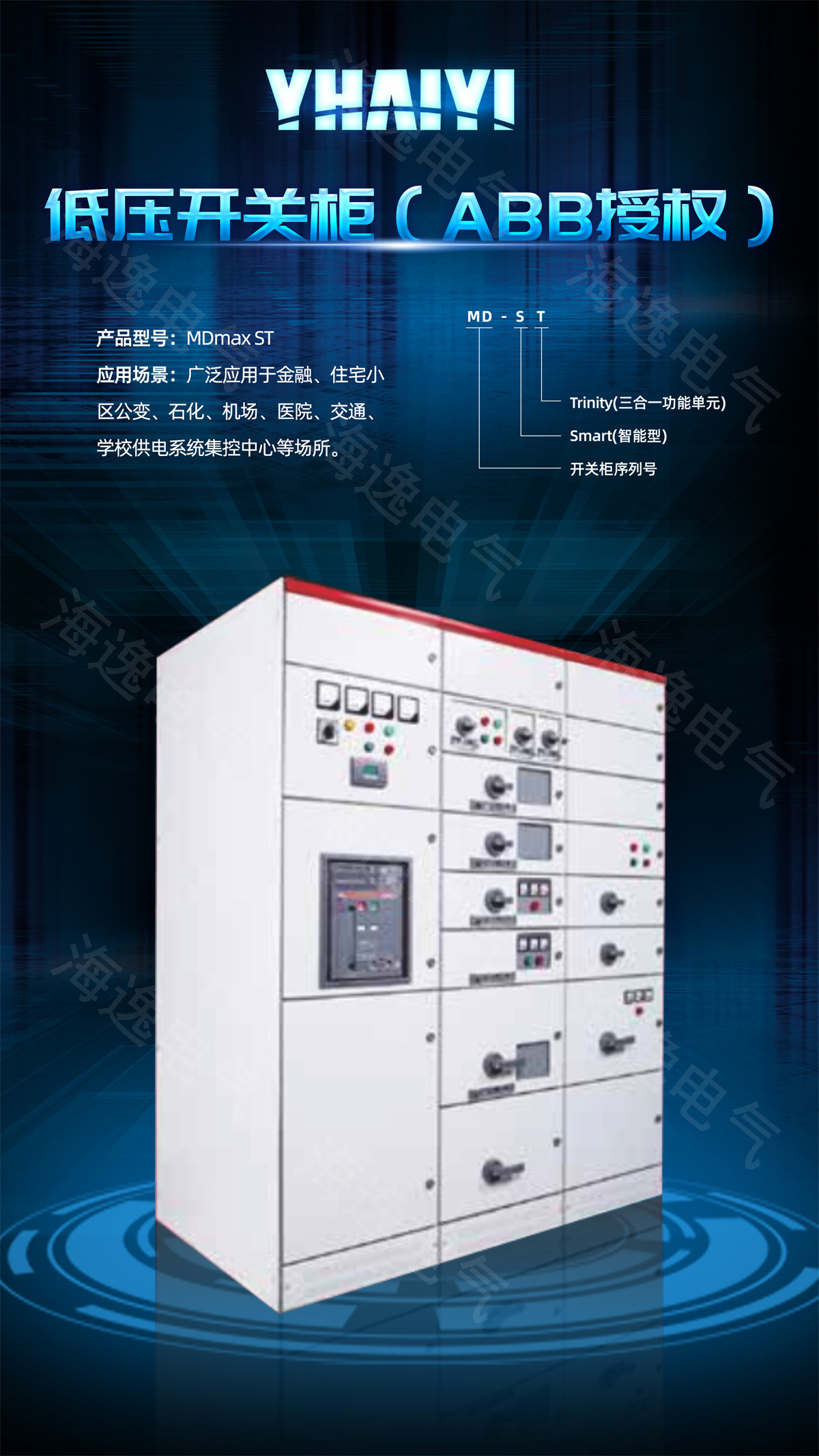

产品概述：
MDmax⑧低压开关柜是经过完全型式试验(简称TTA )的组合式多功能低压开关柜,符合GB7251.12-2013 , IEC61439- 1标准。电气及机械设计采用模块化原理,通过选用标准元件和标准组件,实现组柜方案的紧凑性、多样性和灵活性。
工作和环境条件：
MDmaxB低压开关柜是适用于户内安装的电气设备。
环境温度：
短时最高温度+ 40°C
24小时最高平均温度+ 35°C
最低温度- 5°C
设备在高于上述环境温度中使用时应降容运行。
环境条件：
正常工作时气候环境按GB7251.12-2013 , IEC61439-1标准的相关规定,周围环境相对湿度: 40°C时为50%。
开关柜户内安装地点的条件应符合相应标准的要求。在会产生凝露的场合,开关柜里面会采用通风或加热等措施来防止凝露。如开关柜安装在高于海拔2000米以上,设备要相应降容运行。
产品特点：
-骨架采用覆铝锌板双折边技术
-水平母线区顶盖可以拆卸
-具有抽屉式、可移式、插入式三种功能单元
-抽屉式结构,最高可装配36回路
-智能型抽屉可在不降低防护等级的状态下,实现三位置转换
-抽屉可移部件位置定位,可匹配声、光、字三种指示
-完善的抽屉式电操回路解决方案

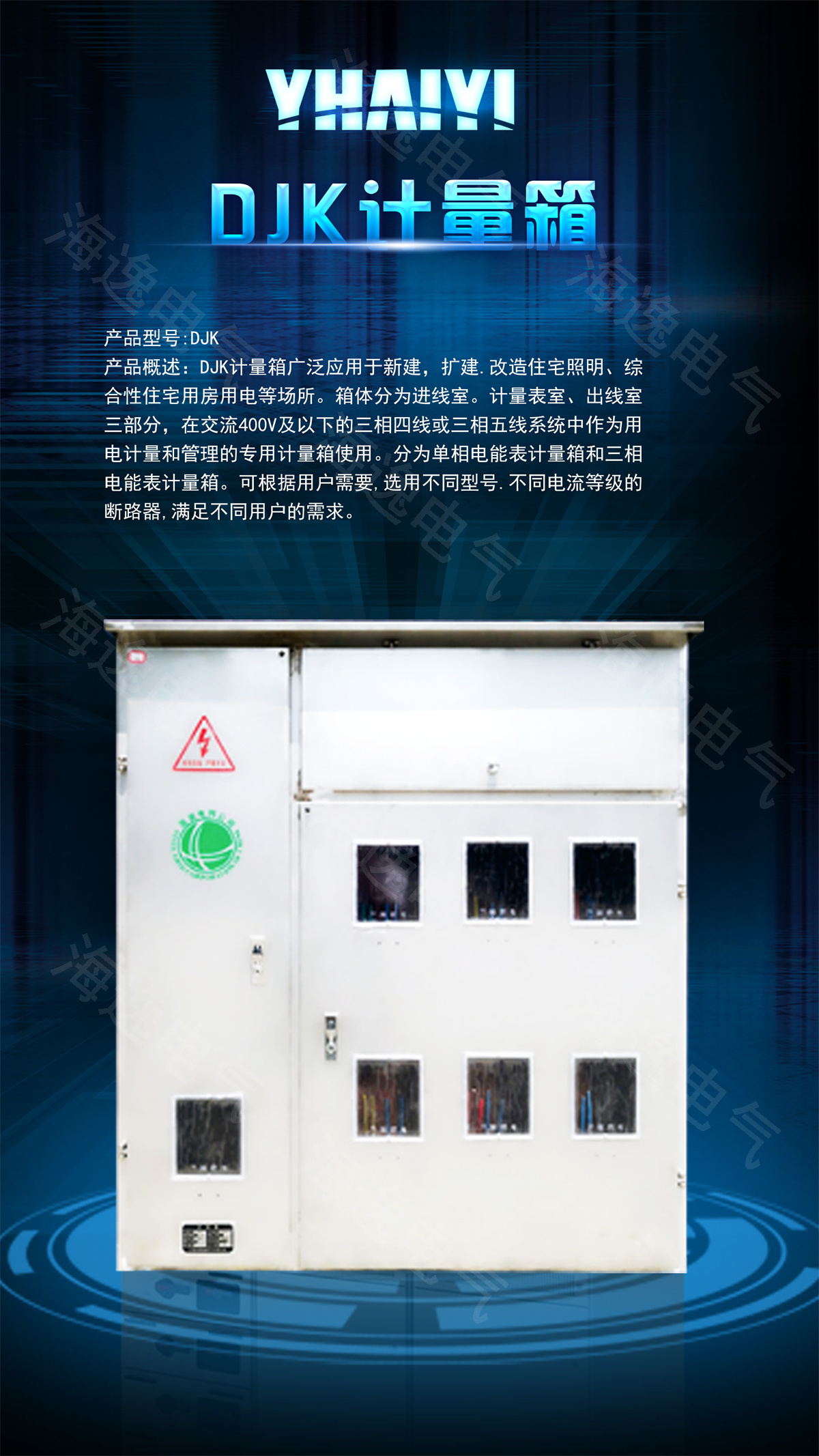

产品概述：
DJK计量箱广泛应用于新建、扩建、改造住宅照明、综合性住宅用房用电等场所。箱体分为进线室、计量表室、出线室三部分,在交流400V及以下的三相四线或三相五线系统中作为用电计量和管理的专用计量箱使用,分为单相电能表计量箱和三相电能表计量箱。可根据用户需要,选用不同型号、不同电流等级的断路器,满足不同用户的需求。
正常使用条件：
周围空气温度不高于+ 40°C,不低于- 5°C , 24小时内的平均温度不得高于+ 35°C ;
户内安装使用,使用地点的海拔不得超过2000m ;
环境温度:日平均相对湿度:不大于95% ;
月平均相对湿度:不大于90% ;
地震烈度:地震烈度不超过8度;
周围空气应不受腐蚀性或可燃性气体、水蒸气等的污染;
设备安装时与垂直面的倾斜度不超过5%。
特殊使用环境条件：
在超出上述规定的正常环境条件下使用时,请用户与本公司协商
应用场景:
广泛应用于工业制造、冶金、矿山、化工、医院、学校、通信、车站、码头、造船等集中用电场所的无功功率补偿。

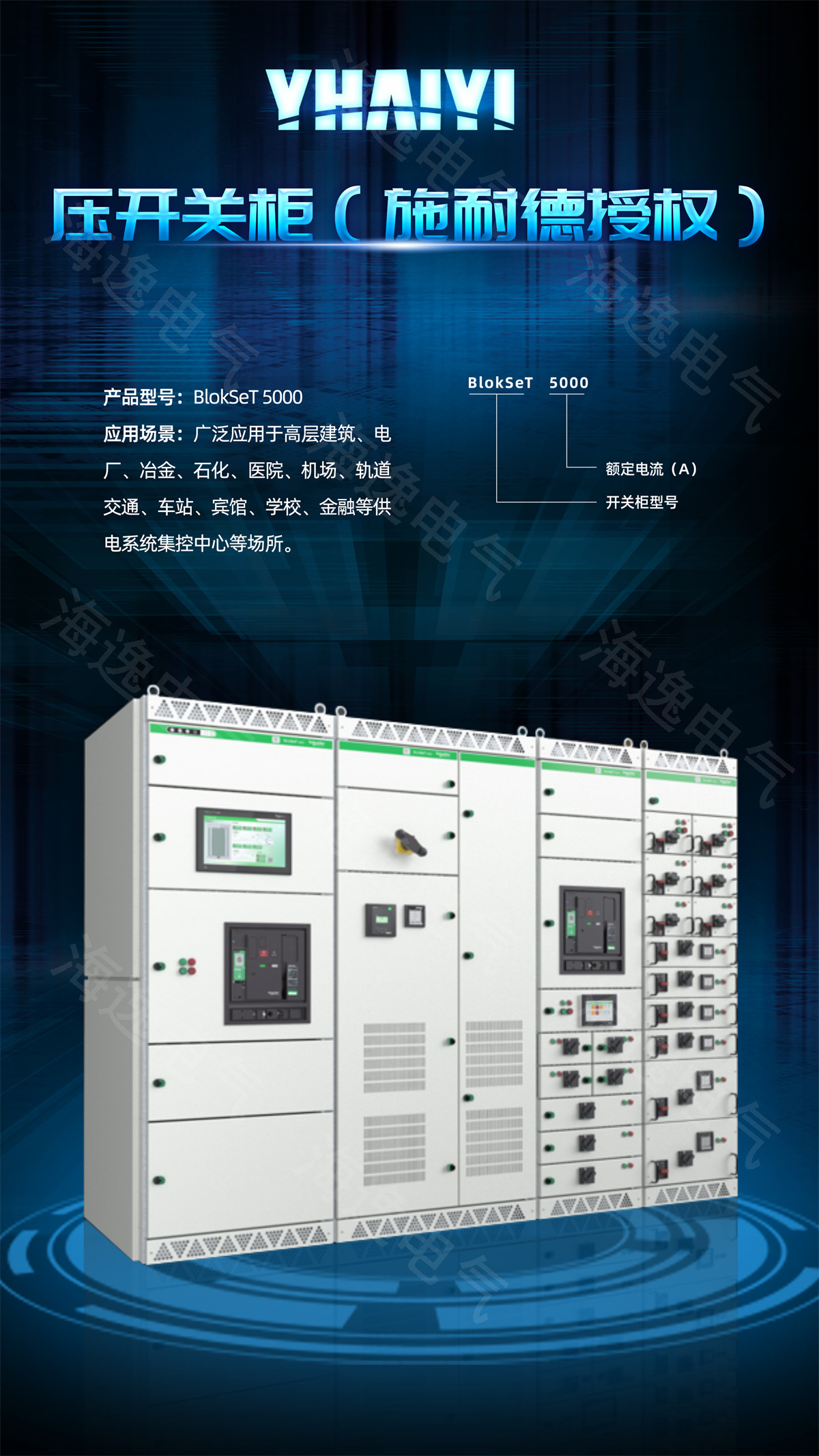

应用场景:
广泛应用于高层建筑、电厂、冶金、石化、医院、机场、轨道交通、车站、宾馆、学校、金融等供电系统集控中心等场所。

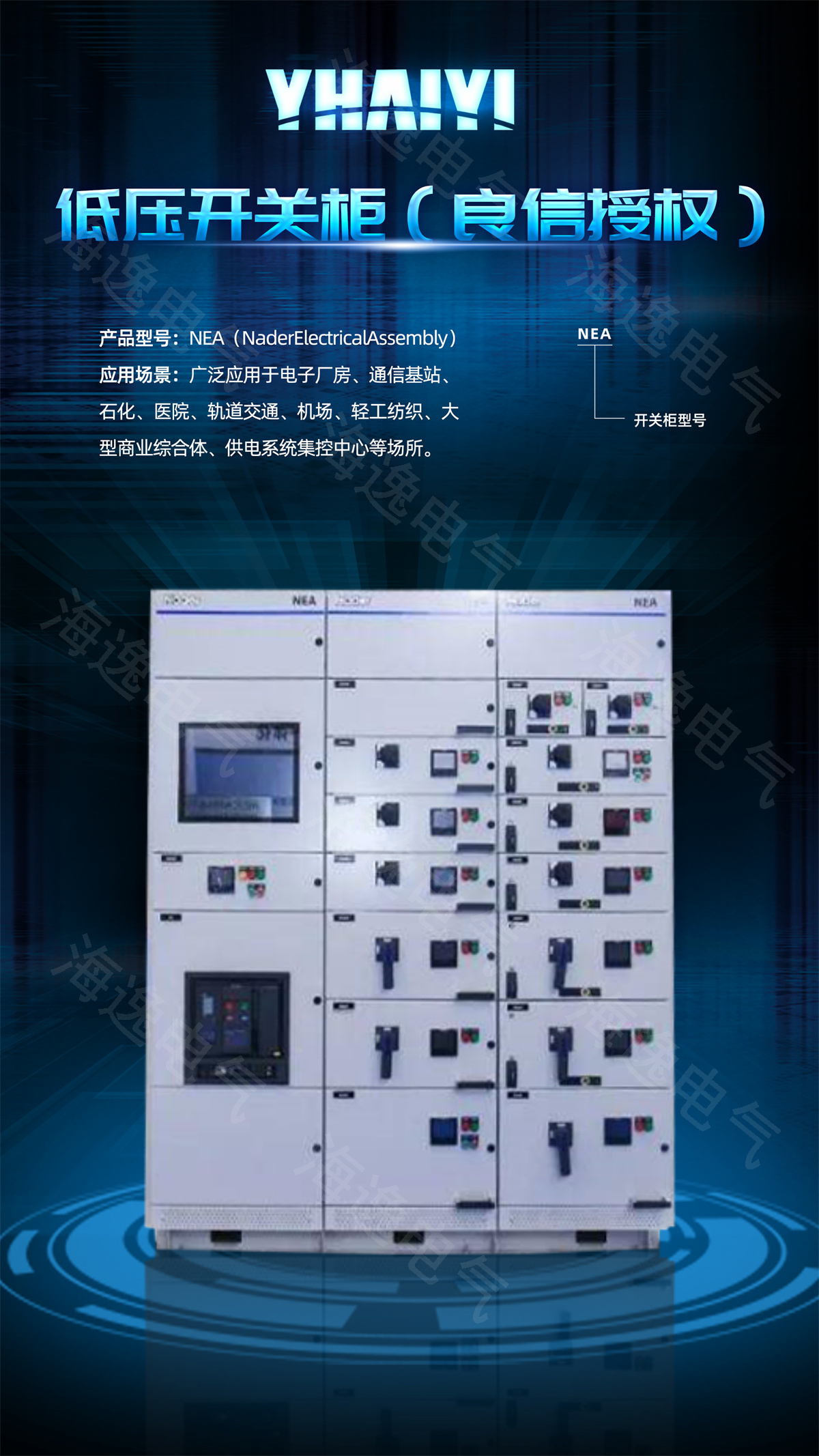

应用场景:
广泛应用于电子厂房、通信基站、石化、医院、轨道交通、机场、轻工纺织、大型商业综合体、供电系统集控中心等场所。
|
