产品概述：
GCS型低压抽出式开关柜(以下简称装置)是技术先进、性能可靠、结构合理、使用方便、安全可靠的配电设备。作为分配和接受电能之用,并具有对电路实行控制、保护、监测等功能。该装置目前已被电力用户广泛选用，装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
正常使用条件：
a.环境温度:周围空气温度不超过+40°C ,不低于-5°C ,且在24小时内测得的平均值不超过+35°C。
b.环境湿度:空气清洁,在最高温度+ 40°C时其相对湿度不超过50% ,较低温度时允许有较大的相对湿度,例如+ 20°C时为90% ,但考虑到由于温度的变化,有可能会偶然地产生适度的凝露。
C.温度范围:在- 25°C至+55°C之间适用于运输和存储过程,在短时间内(≤24h )可达到+70°C。
d.海拔不超过2000米。
f.环境污染登记: 3级
注:
①如选用某些电器元件不能符合.上述工作条件时,由制造厂与用户协商解决。
②当使用条件与上述工作条件不符时,由用户向制造厂提出,协商解决。
GCS型低压抽出式开关柜(以下简称装置)是技术先进、性能可靠、结构合理、使用方便、安全可靠的配电设备。作为分配和接受电能之用,并具有对电路实行控制、保护、监测等功能。该装置目前已被电力用户广泛选用，装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
正常使用条件：
a.环境温度:周围空气温度不超过+40°C ,不低于-5°C ,且在24小时内测得的平均值不超过+35°C。
b.环境湿度:空气清洁,在最高温度+ 40°C时其相对湿度不超过50% ,较低温度时允许有较大的相对湿度,例如+ 20°C时为90% ,但考虑到由于温度的变化,有可能会偶然地产生适度的凝露。
C.温度范围:在- 25°C至+55°C之间适用于运输和存储过程,在短时间内(≤24h )可达到+70°C。
d.海拔不超过2000米。
f.环境污染登记: 3级
注:
①如选用某些电器元件不能符合.上述工作条件时,由制造厂与用户协商解决。
②当使用条件与上述工作条件不符时,由用户向制造厂提出,协商解决。
型号含义：

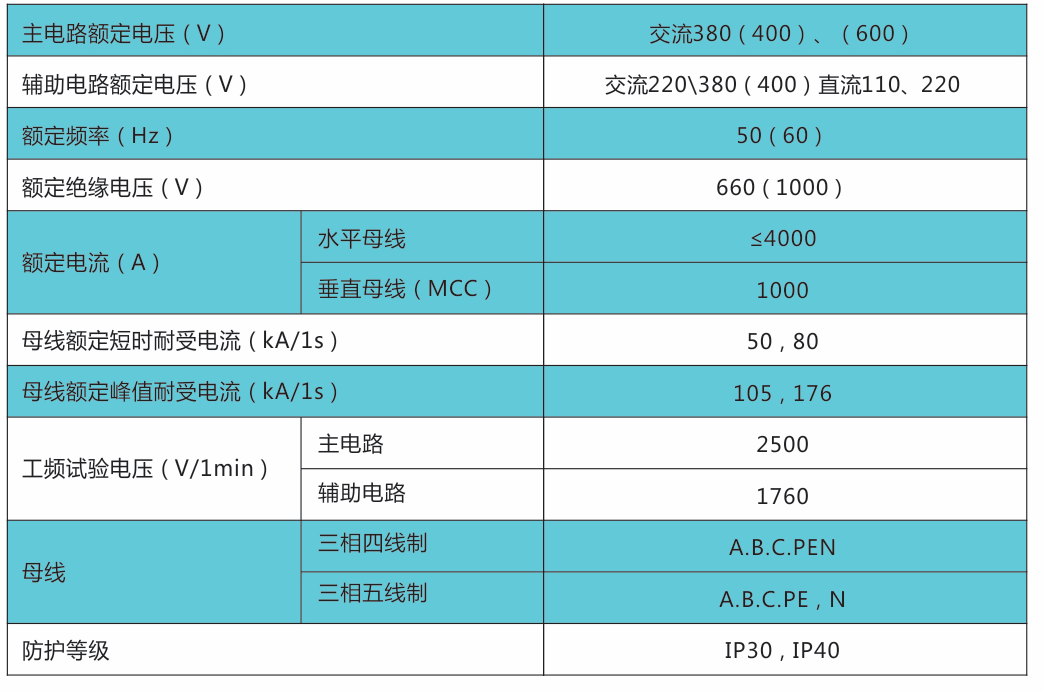

GCK主要技术参数 ：
产品结构及特点 ：
1开关设备的主结构采用C型材, 构架采用拚装结构形式。主构架上均有安装模数孔E= 20mm。
2.开关设备各功能室严格分开,其隔室主要分为功能单元室、母线室、电缆室,各单元的功能相对独立。
3.以抽屉柜为主体，同时具有抽出式和固定式，可以混合组合,任意选用。

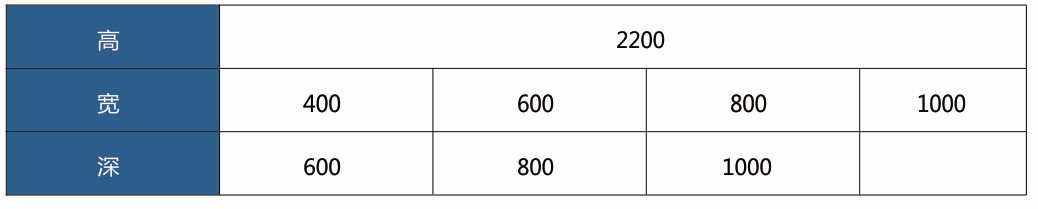

4.开关调协柜体的尺寸系列
5功能单元
(1)抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。
(2)抽屉改变仅在高度尺寸上有变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
(3)每台MCC柜最多能安装11个1单元的抽屉或22个1/2单元的抽，屉。
(4)抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
(5)1/2单元抽屉与电缆室的转接采用背板结构ZJ- 2型转接件。
(6)1单元及以上抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ- 1型转接件。
(7)抽屉面板具有合、分、试验、抽出等位置的明显标示。
(8)抽屉单元设有机械联锁装置。
(9)馈线柜和电动机控制柜设有专用的电缆隔室。
(0)考虑到干式变压器使用的普遍性安全性和油浸变压器的经济性,装置既可以方便的与干式变压器组成一个组列,也可以与油浸变压器低压母线方便连接。
(1)装置按三相五线制和三相四线制设计,设计部门和用户可以方便地选用PE+ N或PEN方式。

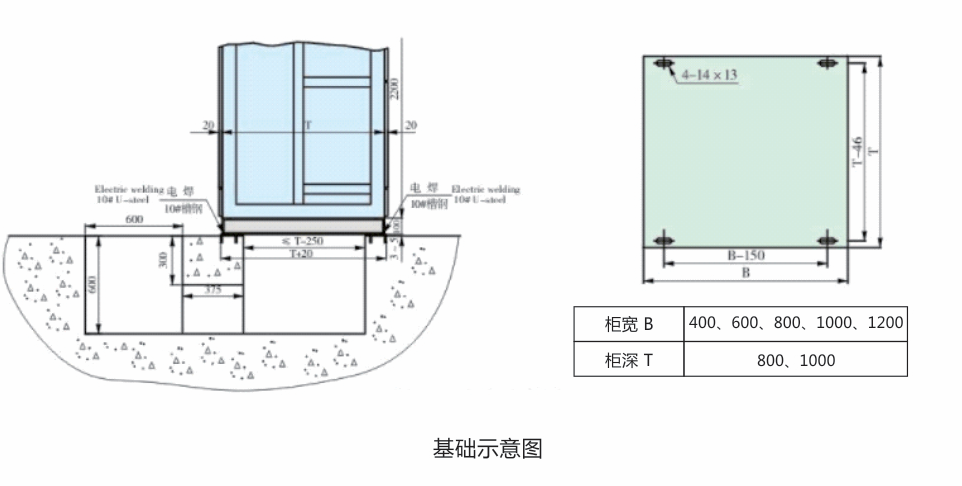

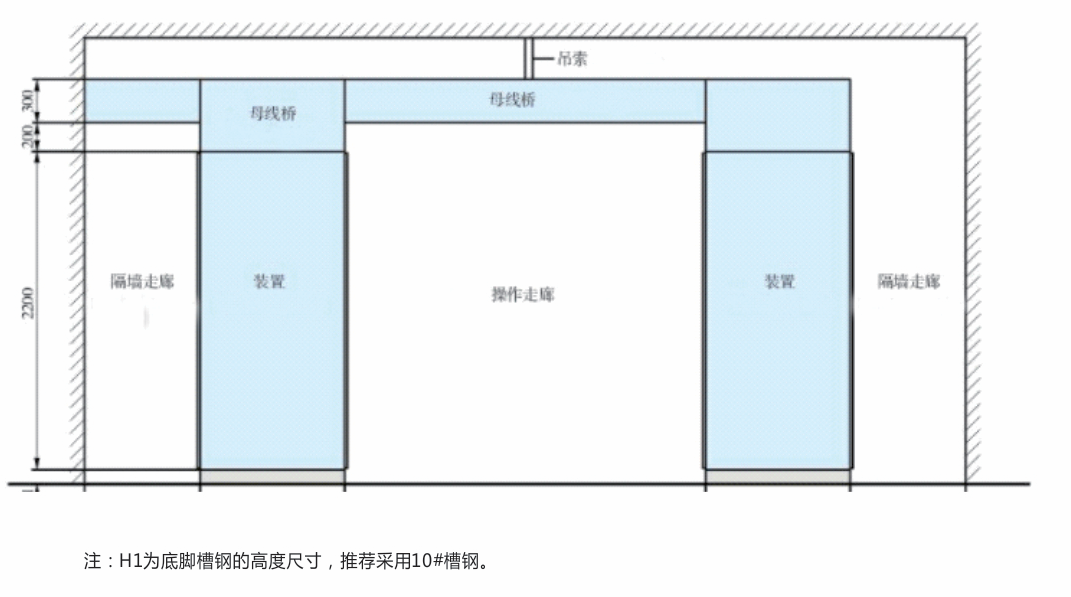

基础（安装尺寸）：
